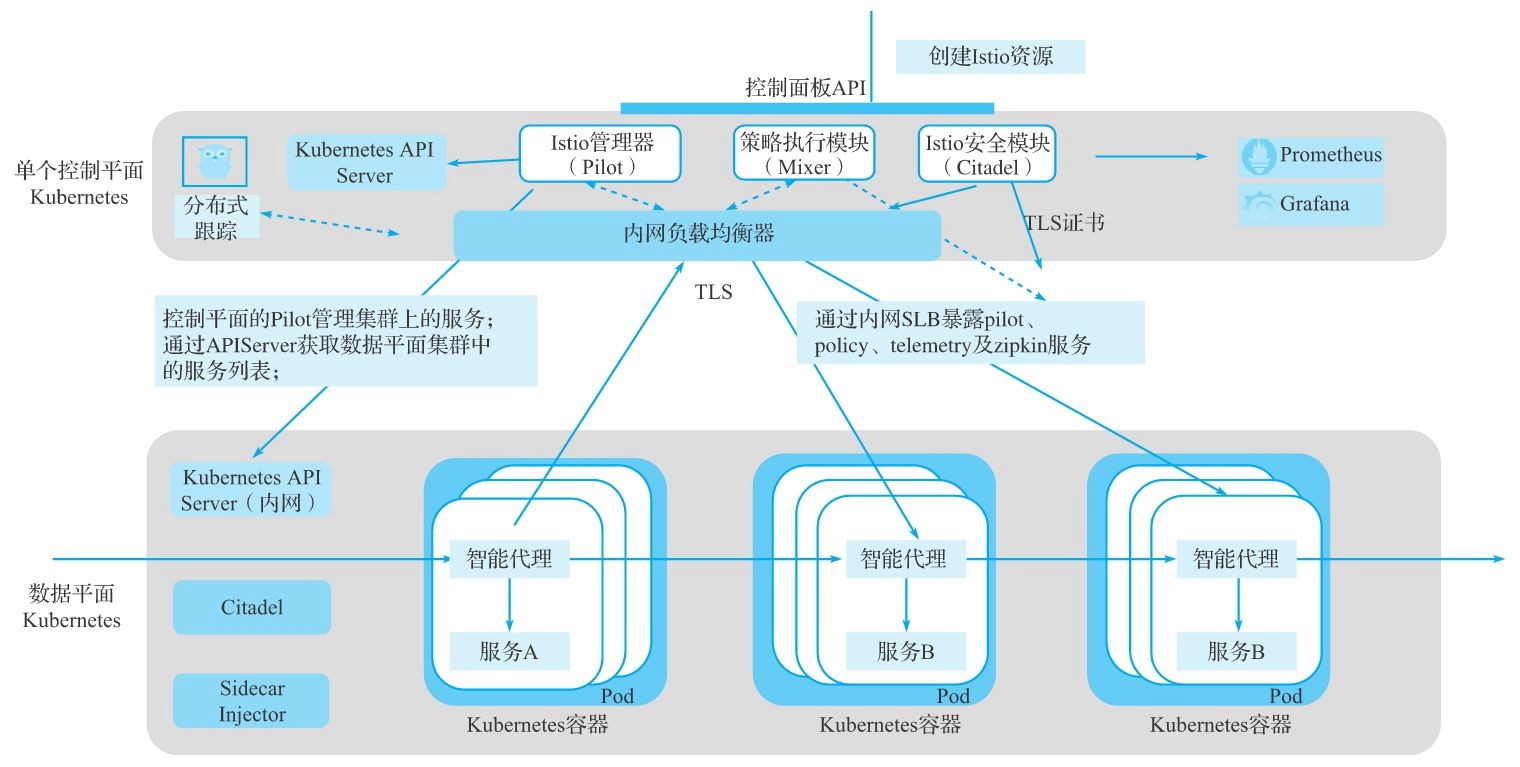

图12-1显示了Istio中单控制平面VPN连接拓扑的多集群支持的调用关系。
图12-1 Istio中单控制平面VPN连接拓扑的多集群支持的调用关系
从图中可以看到整个多集群拓扑中只会在一个Kubernetes集群上安装Istio控制平面。这个安装Istio控制平面的集群通常被称为本地集群，所有其他集群称为远程集群。
这些远程集群只需要安装Istio的Citadel和Sidecar Injector准入控制器，具有较小的Istio占用空间，Citadel用于这些远程集群的安全管理，Sidecar Injector准入控制器用于控制平面中的自动注入和数据平面中工作负载的Sidecar代理功能。
在这个架构中，Pilot可以访问所有集群中的所有Kubernetes API服务器，因此它具有全局网络访问视图。Citadel和Sidecar Injector准入控制器则只会在集群本地范围内运行。每个集群都有唯一的pod和服务CIDR，除此之外，集群之间还有一个共享的扁平网络，以保证能直接路由到任何工作负载，包括到Istio的控制平面。例如，远程集群上的Envoy代理需要从Pilot获得配置，检查并报告给Mixer等。
