Grafana插件是Grafana的预配置实例，基于grafna的基本镜像（grafana/grafana），同时做了一定的修改，包括安装了Prometheus数据源和Istio仪表板。Istio的基本安装文件，特别是Mixer，包含了用于每个服务的全局指标的默认配置。Istio仪表板可与默认的Istio指标配置和Prometheus后端结合使用。
Istio仪表板由三个主要部分组成：
·网格摘要视图：提供整个网格的全局摘要视图，并在网格中显示HTTP/gRPC和TCP工作负载。
·单个服务视图：提供网格中每个服务（基于HTTP/gRPC和TCP）的请求和响应的指标。此外，提供有关此服务的客户端和服务端工作负载的指标。
·单个工作负载视图：提供网格中每个工作负载（基于HTTP/gRPC和TCP）的请求和响应的指标。此外，为此工作负载提供有关入站工作负载和出站服务的指标。
为了使用Grafana进行指标可视化，必须在安装了Istio的Kubernetes集群中安装Grafana附加组件。
在Kubernetes环境中，执行以下命令：
kubectl -n istio-system port-forward $(kubectl -n istio-system get pod -l app=
grafana -o jsonpath='{.items[0].metadata.name}') 3000:3000

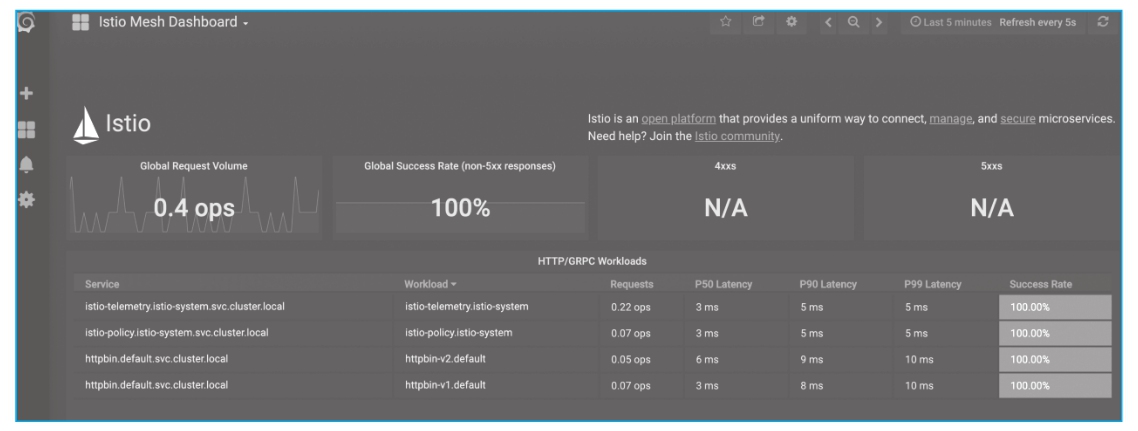

在Web浏览器中访问http://localhost:3000/，通过Grafana UI打开Istio仪表板，如图8-7所示。
图8-7 Istio仪表板
