Istio是一个开源的服务网格，可为分布式微服务架构提供所需的基础运行和管理要素。随着各组织越来越多地采用云平台，开发者必须使用微服务设计架构以实现可移植性，而运维人员必须管理包含混合云部署和多云部署的大型分布式应用。Istio采用一种一致的方式来保护、连接和监控微服务，降低了管理微服务部署的复杂性。
从架构设计上来看，Istio服务网格在逻辑上分为控制平面和数据平面两部分。其中，控制平面Pilot负责管理和配置代理来路由流量，并配置Mixer以实施策略和收集遥测数据；数据平面由一组以Sidecar方式部署的智能代理（Envoy）组成，这些代理可以调节和控制微服务及Mixer之间所有的网络通信，如图3-1所示。
作为代理，Envoy非常适合服务网格的场景，但要发挥Envoy的最大价值，就需要使它很好地与底层基础设施或组件紧密配合。Envoy构成了服务网格的数据平面，Istio提供的支撑组件则是创建了控制平面。
一方面，我们在Envoy中看到，可以使用静态配置文件或使用一组发现服务来配置一组服务代理，以便在运行时发现监听器、端点和集群。Istio在Pilot中实现了这些Envoy代理的xDS API。
另一方面，Envoy的服务发现依赖于某种服务注册表来发现服务端点。Istio Pilot实现了这个API，但也将Envoy从任何特定的服务注册实现中抽象出来。当Istio部署在Kubernetes上时，Kubernetes的服务注册表是Istio用于服务发现的。其他注册表也可以像HashiCorp的Consul那样使用。Envoy数据平面完全不受这些实施细节的影响。Pilot与Envoy数据平面的关系参见图3-2。

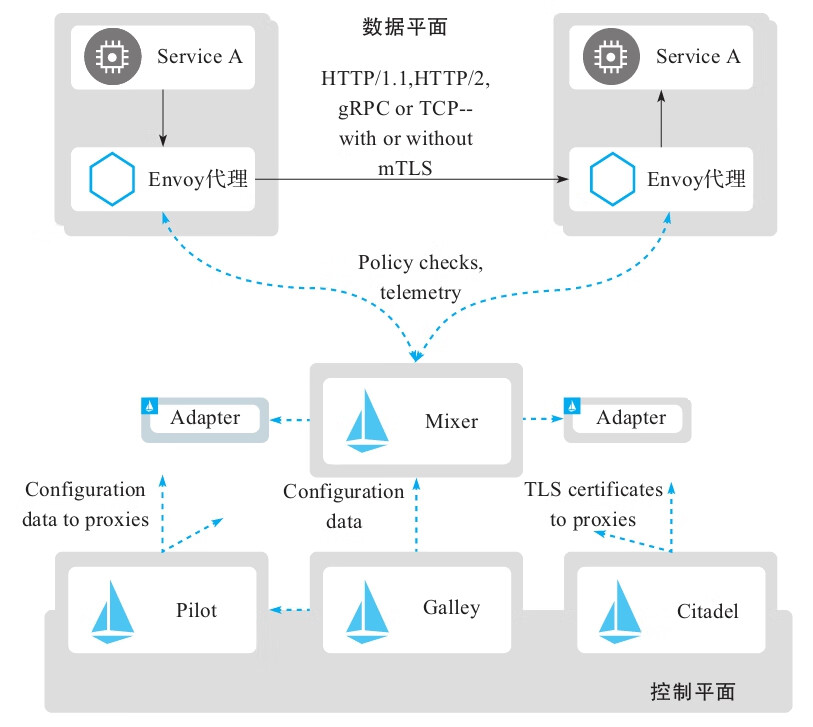

图3-1 Istio架构

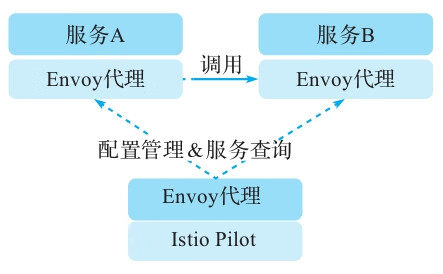

图3-2 Pilot与Envoy数据平面
此外，Envoy代理可以发出很多指标和遥测数据，这些遥测数据发送到何处，取决于Envoy的配置。如图3-3所示，Istio提供遥测接收器Mixer作为其控制平面的一部分，Envoy代理可以将这些数据发送到Mixer。Envoy还将分布式跟踪数据发送到开放式跟踪引擎（遵循Open Tracing API）。Istio可以支持兼容的开放式跟踪引擎并配置Envoy将其跟踪数据发送到该位置。

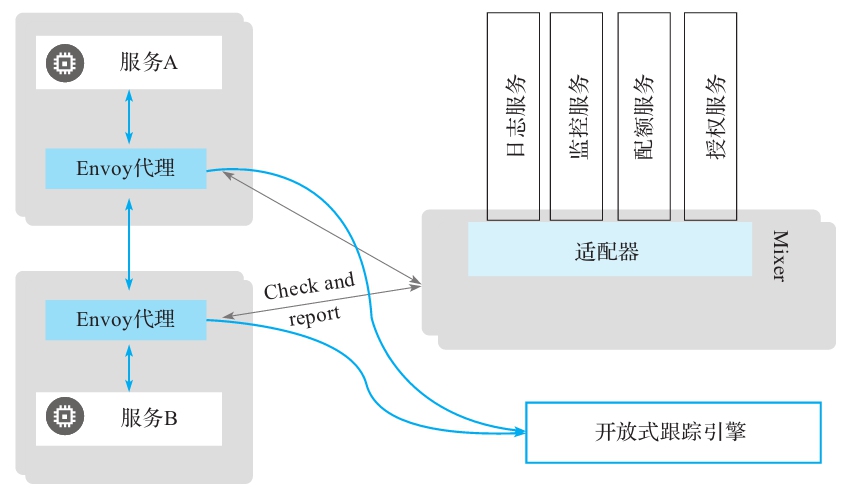

图3-3 Mixer架构
