第11章　Helm—Kubernetes的包管理器

本章我们将学习Helm —— Kubernetes的包管理器。

每个成功的软件平台都有一个优秀的打包系统，比如Debian、Ubuntu的apt，Red Hat、CentOS的yum。Helm则是Kubernetes上的包管理器。

本章我们将讨论为什么需要Helm、它的架构和组件，以及如何使用Helm。

11.1　Why Helm

Helm到底解决了什么问题？为什么Kubernetes需要Helm？

答案是：Kubernetes能够很好地组织和编排容器，但它缺少一个更高层次的应用打包工具，而Helm就是来干这件事的。

先来看个例子。

比如对于一个MySQL服务，Kubernetes需要部署下面这些对象：

（1）Service，让外界能够访问到MySQL，如图11-1所示。

图11-1

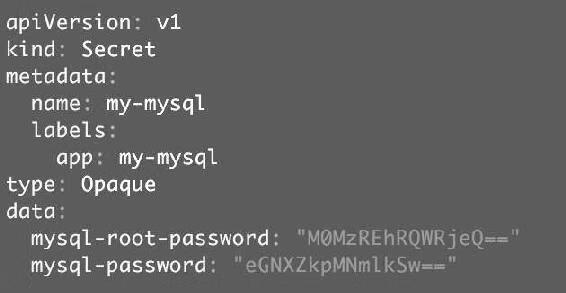

（2）Secret，定义MySQL的密码，如图11-2所示。

图11-2

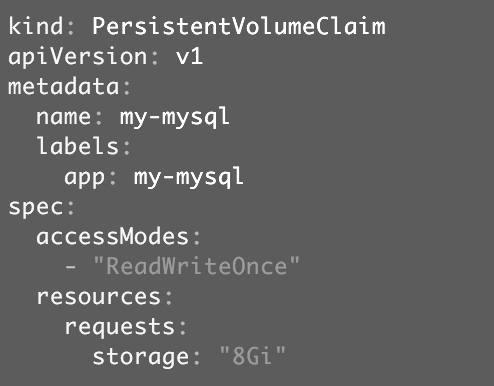

（3）PersistentVolumeClaim，为MySQL申请持久化存储空间，如图11-3所示。

图11-3

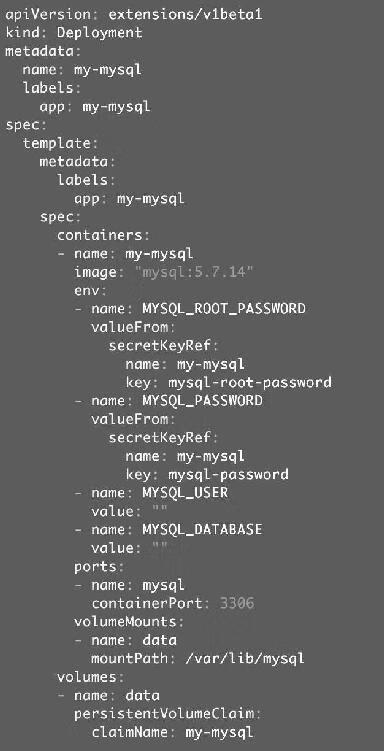

（4）Deployment，部署MySQL Pod，并使用上面的这些支持对象，如图11-4所示。

图11-4

我们可以将上面这些配置保存到对象各自的文件中，或者集中写进一个配置文件，然后通过kubectl apply -f部署。

到目前为止，Kubernetes对服务的部署支持得都挺好，如果应用只由一个或几个这样的服务组成，上面的部署方式完全足够了。

但是，如果我们开发的是微服务架构的应用，组成应用的服务可能多达十个甚至几十上百个，这种组织和管理应用的方式就不好使了：

（1）很难管理、编辑和维护如此多的服务。每个服务都有若干配置，缺乏一个更高层次的工具将这些配置组织起来。

（2）不容易将这些服务作为一个整体统一发布。部署人员需要首先理解应用都包含哪些服务，然后按照逻辑顺序依次执行kubectl apply，即缺少一种工具来定义应用与服务，以及服务与服务之间的依赖关系。

（3）不能高效地共享和重用服务。比如两个应用都要用到MySQL服务，但配置的参数不一样，这两个应用只能分别复制一套标准的MySQL配置文件，修改后通过kubectl apply部署。也就是说，不支持参数化配置和多环境部署。

（4）不支持应用级别的版本管理。虽然可以通过kubectl rollout undo进行回滚，但这只能针对单个Deployment，不支持整个应用的回滚。

（5）不支持对部署的应用状态进行验证。比如是否能通过预定义的账号访问MySQL。虽然Kubernetes有健康检查，但那是针对单个容器，我们需要应用（服务）级别的健康检查。

Helm能够解决上面这些问题，Helm帮助Kubernetes成为微服务架构应用理想的部署平台。

11.2　Helm架构

在实践之前，我们先来看看Helm的架构。

Helm有两个重要的概念：chart和release。

Helm是包管理工具，这里的包就是指的chart。Helm能够：

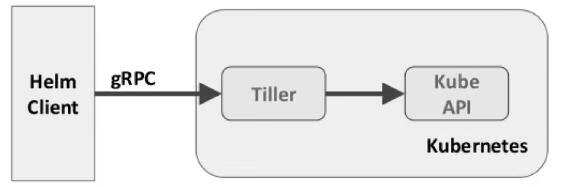

Helm包含两个组件：Helm客户端和Tiller服务器，如图11-5所示。

图11-5

Helm客户端是终端用户使用的命令行工具，用户可以：

Tiller服务器运行在Kubernetes集群中，它会处理Helm客户端的请求，与Kubernetes API Server交互。Tiller服务器负责：

简单地讲，Helm客户端负责管理chart，Tiller服务器负责管理release。

11.3　安装Helm

本节我们将依次安装Helm客户端和Tiller服务器。

11.3.1　Helm客户端

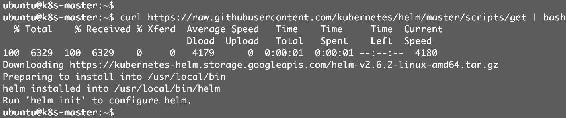

通常，我们将Helm客户端安装在能够执行kubectl命令的节点上，只需要下面一条命令：

curl https://raw.githubusercontent.com/kubernetes/helm/master/scripts/get | bash

结果如图11-6所示。

图11-6

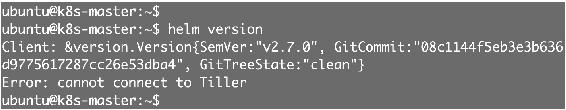

执行helm version验证，如图11-7所示。

图11-7

目前只能查看到客户端的版本，服务器还没有安装。

helm有很多子命令和参数，为了提高使用命令行的效率，通常建议安装helm的bash命令补全脚本，方法如下：

helm completion bash > .helmrc echo "source .helmrc" >> .bashrc

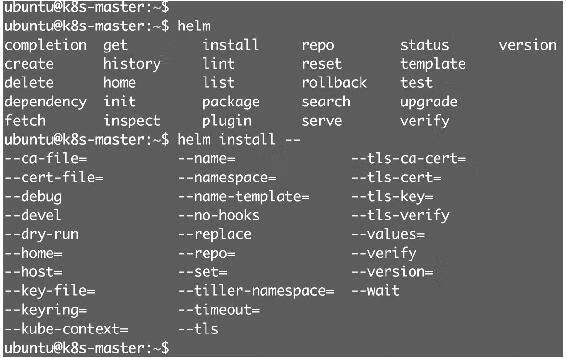

重新登录后就可以通过Tab键补全helm子命令和参数了，如图11-8所示。

图11-8

11.3.2　Tiller服务器

Tiller服务器安装非常简单，只需要执行helm init即可，如图11-9所示。

图11-9

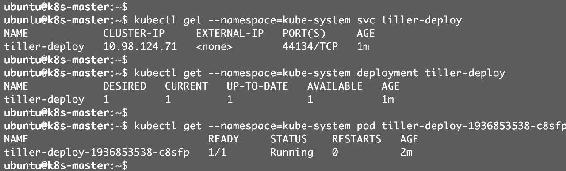

Tiller本身也是作为容器化应用运行在Kubernetes Cluster中的，如图11-10所示。

图11-10

可以看到Tiller的Service、Deployment和Pod。

现在，helm version已经能够查看到服务器的版本信息了，如图11-11所示。

图11-11

11.4　使用Helm

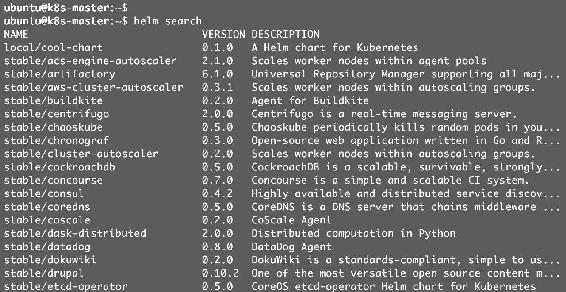

Helm安装成功后，可执行helm search查看当前可安装的chart，如图11-12所示。

图11-12

这个列表很长，这里只截取了一部分。大家不禁会问，这些chart都是从哪里来的？

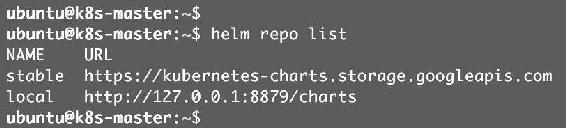

前面说过，Helm可以像apt和yum管理软件包一样管理chart。apt和yum的软件包存放在仓库中，同样的，Helm也有仓库，如图11-13所示。

图11-13

Helm安装时已经默认配置好了两个仓库：stable和local。stable是官方仓库，local是用户存放自己开发的chart的本地仓库。

helm search会显示chart位于哪个仓库，比如local/cool-chart和stable/acs-engineautoscaler。

用户可以通过helm repo add添加更多的仓库，比如企业的私有仓库，仓库的管理和维护方法请参考官网文档https://docs.helm.sh。

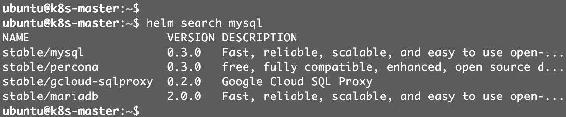

与apt和yum一样，helm也支持关键字搜索，如图11-14所示。包括DESCRIPTION在内的所有信息，只要跟关键字匹配，都会显示在结果列表中。

图11-14

安装chart也很简单，执行如下命令就可以安装MySQL。

helm install stable/mysql

如果看到如图11-15所示的报错，通常是因为Tiller服务器的权限不足。

图11-15

执行如下命名添加权限：

kubectl create serviceaccount --namespace kube-system tiller

kubectl create clusterrolebinding tiller-cluster-rule --clusterrole=cluster-admin --serviceaccount=kube-system:tiller

kubectl patch deploy --namespace kube-system tiller-deploy -p '{"spec":{"template":{"spec":{"serviceAccount":"tiller"}}}}'

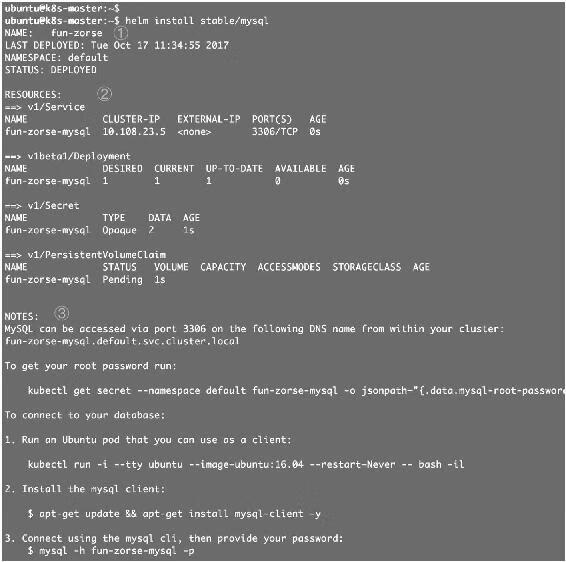

然后再次执行下面的命令，结果如图11-16所示。

helm install stable/mysql

图11-16

输出分为三部分：

① chart本次部署的描述信息。

② 当前release包含的资源：Service、Deployment、Secret和PersistentVolumeClaim，其名字都是fun-zorse-mysql，命名的格式为ReleasName-ChartName。

③ NOTES部分显示的是release的使用方法，比如如何访问Service、如何获取数据库密码以及如何连接数据库等。

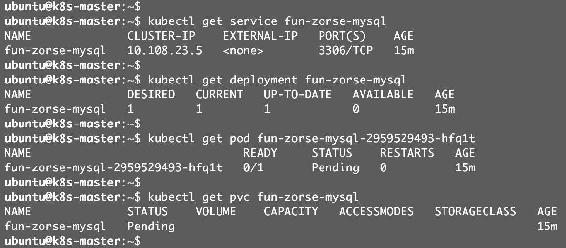

通过kubectl get可以查看组成release的各个对象，如图11-17所示。

图11-17

因为我们还没有准备PersistentVolume，所以当前release还不可用。

helm list显示已经部署的release，helm delete可以删除release，如图11-18所示。

图11-18

Helm的使用方法像极了apt和yum，用Helm来管理Kubernetes应用非常方便。

11.5　chart详解

chart是Helm的应用打包格式。chart由一系列文件组成，这些文件描述了Kubernetes部署应用时所需要的资源，比如Service、Deployment、PersistentVolumeClaim、Secret、ConfigMap等。

单个的chart可以非常简单，只用于部署一个服务，比如Memcached。chart也可以很复杂，部署整个应用，比如包含HTTP Servers、Database、消息中间件、Cache等。

chart将这些文件放置在预定义的目录结构中，通常整个chart被打成tar包，而且标注上版本信息，便于Helm部署。

下面我们将详细讨论chart的目录结构以及包含的各类文件。

11.5.1　chart目录结构

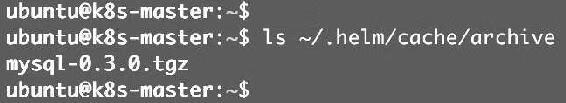

以前面MySQL chart为例。一旦安装了某个chart，我们就可以在～/.helm/cache/archive中找到chart的tar包，如图11-19所示。

图11-19

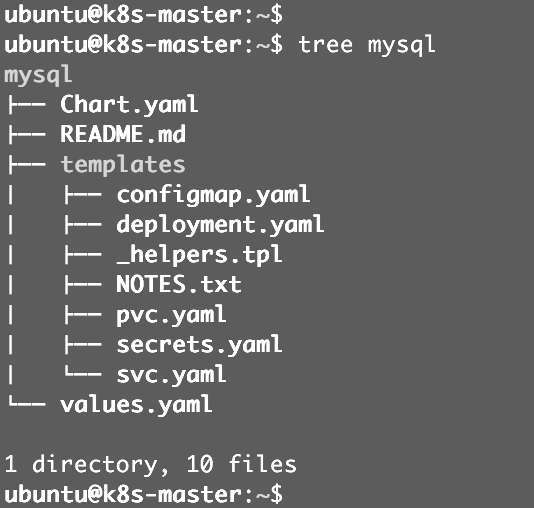

解压后，MySQL chart目录结构如图11-20所示。

图11-20

目录名就是chart的名字（不带版本信息），这里是mysql，包含如下内容。

（1）Chart.yaml

YAML文件，描述chart的概要信息，如图11-21所示。

图11-21

name和version是必填项，其他都是可选项。

（2）README.md

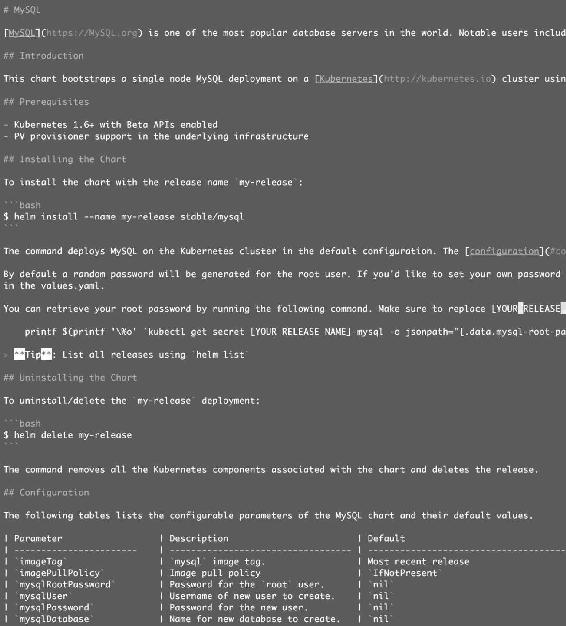

Markdown格式的README文件，相当于chart的使用文档，此文件为可选，如图11-22所示。

图11-22

（3）LICENSE

文本文件，描述chart的许可信息，此文件为可选。

（4）requirements.yaml

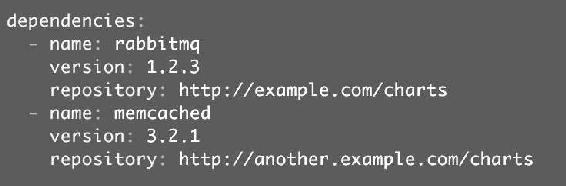

chart可能依赖其他的chart，这些依赖关系可通过requirements.yaml指定，如图11-23所示。

图11-23

在安装过程中，依赖的chart也会被一起安装。

（5）values.yaml

chart支持在安装时根据参数进行定制化配置，而values.yaml则提供了这些配置参数的默认值，如图11-24所示。

图11-24

（6）templates目录

各类Kubernetes资源的配置模板都放置在这里。Helm会将values.yaml中的参数值注入模板中，生成标准的YAML配置文件。

模板是chart最重要的部分，也是Helm最强大的地方。模板增加了应用部署的灵活性，能够适用不同的环境，我们后面会详细讨论。

（7）templates/NOTES.txt

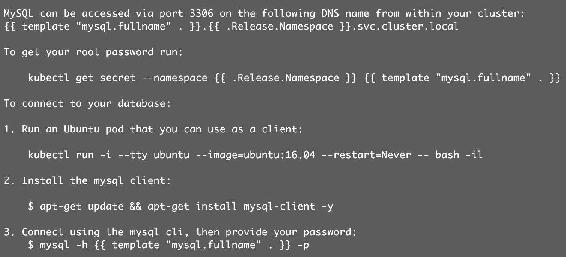

chart的简易使用文档，chart安装成功后会显示此文档内容，如图11-25所示。

图11-25

与模板一样，可以在NOTE.txt中插入配置参数，Helm会动态注入参数值。

11.5.2　chart模板

Helm通过模板创建Kubernetes能够理解的YAML格式的资源配置文件，我们将通过例子来学习如何使用模板。

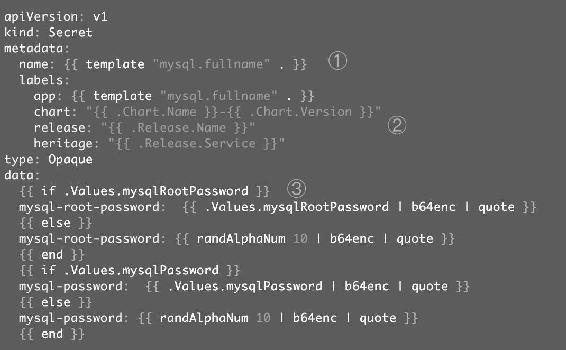

以templates/secrets.yaml为例，如图11-26所示。

图11-26

从结构上看，文件的内容非常像Secret配置，只是大部分属性值变成了{{ xxx }}。这些{{ xxx }}实际上是模板的语法。Helm采用了Go语言的模板来编写chart。Go模板非常强大，支持变量、对象、函数、流控制等功能。下面我们通过解析templates/secrets.yaml快速学习模板。

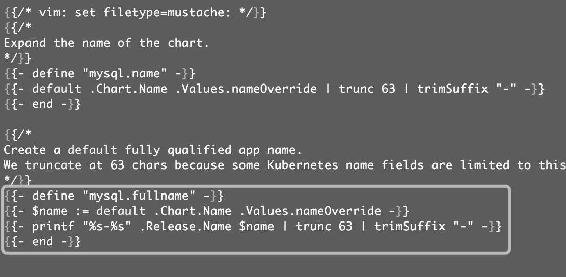

① {{ template "mysql.fullname" . }}定义Secret的name。关键字template的作用是引用一个子模板mysql.fullname。这个子模板是在templates/_helpers.tpl文件中定义的，如图11-27所示。

图11-27

这个定义还是很复杂的，因为它用到了模板语言中的对象、函数、流控制等概念。现在看不懂没关系，这里我们学习的重点是：如果存在一些信息多个模板都会用到，则可在templates/_helpers.tpl中将其定义为子模板，然后通过templates函数引用。

这里mysql.fullname是由release与chart二者名字拼接组成的。

根据chart的最佳实践，所有资源的名称都应该保持一致。对于我们这个chart，无论Secret还是Deployment、PersistentVolumeClaim、Service，它们的名字都是子模板mysql.fullname的值。

② Chart和Release是Helm预定义的对象，每个对象都有自己的属性，可以在模板中使用。如果使用下面的命令安装chart：

helm install stable/mysql -n my

那么：

③ 这里指定mysql-root-password的值，不过使用了if-else的流控制，其逻辑为：如果.Values.mysqlRootPassword有值，就对其进行base64编码，否则随机生成一个10位的字符串并编码。

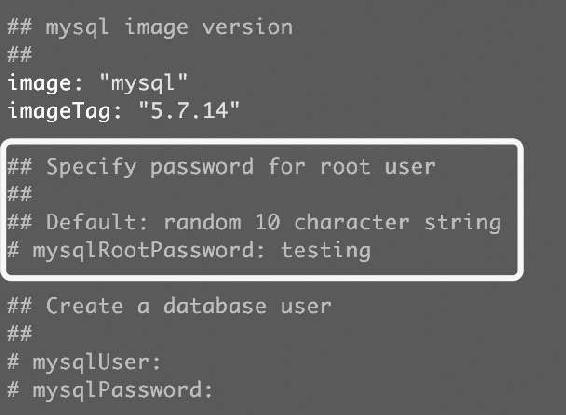

Values也是预定义的对象，代表的是values.yaml文件。.Values.mysqlRootPassword则是values.yaml中定义的mysqlRootPassword参数，如图11-28所示。

图11-28

因为mysqlRootPassword被注释掉了，没有赋值，所以逻辑判断会走else，即随机生成密码。

randAlphaNum、b64enc、quote都是Go模板语言支持的函数，函数之间可以通过管道|连接。{{ randAlphaNum 10 | b64enc | quote }}的作用是首先随机产生一个长度为10的字符串，然后将其base64编码，最后两边加上双引号。

templates/secrets.yaml这个例子展示了chart模板主要的功能，我们最大的收获应该是：模板将chart参数化了，通过values.yaml可以灵活定制应用。

无论多复杂的应用，用户都可以用Go模板语言编写出chart。无非是使用到更多的函数、对象和流控制。对于初学者，建议尽量参考官方的chart。根据二八定律，这些chart已经覆盖了绝大部分情况，而且采用了最佳实践。如何遇到不懂的函数、对象和其他语法，可参考官网文档https://docs.helm.sh。

11.5.3　再次实践MySQL chart

学习了chart结构和模板的知识后，现在重新实践一次MySQL chart，相信会有更多收获。

1. chart安装前的准备

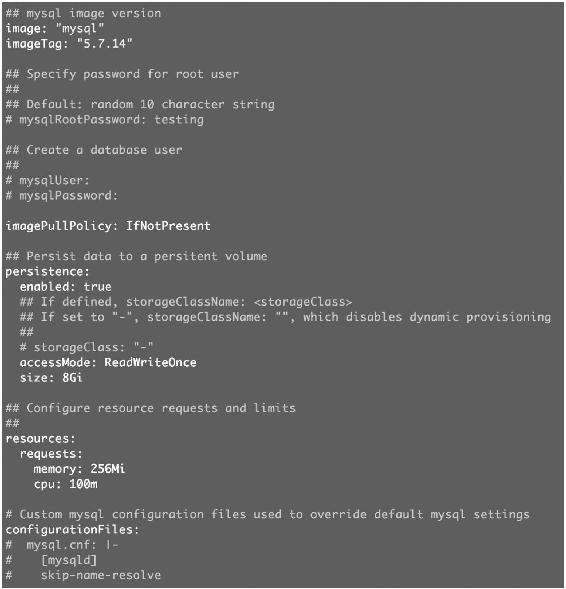

作为准备工作，安装之前需要先清楚chart的使用方法。这些信息通常记录在values.yaml和README.md中。除了下载源文件查看，执行helm inspect values可能是更方便的方法，如图11-29所示。

图11-29

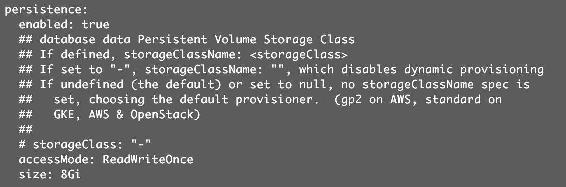

输出的实际上是values.yaml的内容。阅读注释就可以知道MySQL chart支持哪些参数，安装之前需要做哪些准备。其中有一部分是关于存储的，如图11-30所示。

图11-30

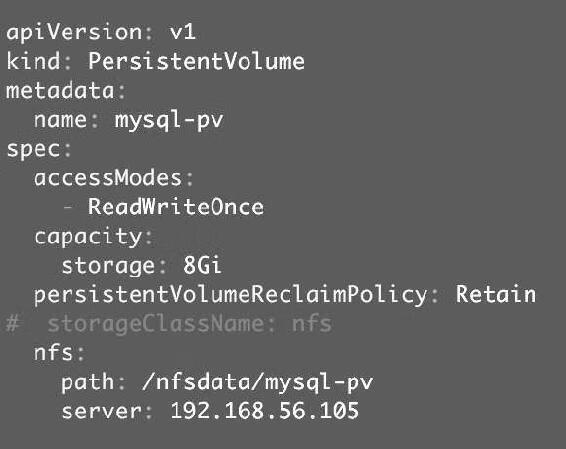

chart定义了一个PersistentVolumeClaim，申请8GB的PersistentVolume。由于我们的实验环境不支持动态供给，因此要预先创建好相应的PV，其配置文件mysql-pv.yml的内容如图11-31所示。

图11-31

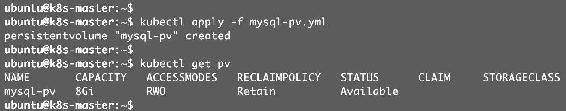

创建PV mysql-pv，如图11-32所示。

图11-32

接下来就可以安装chart了。

2. 定制化安装chart

除了接受values.yaml的默认值，我们还可以定制化chart，比如设置mysqlRootPassword。

Helm有两种方式传递配置参数：

（1）指定自己的values文件。通常的做法是首先通过helm inspect values mysql >myvalues.yaml生成values文件，然后设置mysqlRootPassword，最后执行helm install--values=myvalues.yaml mysql。

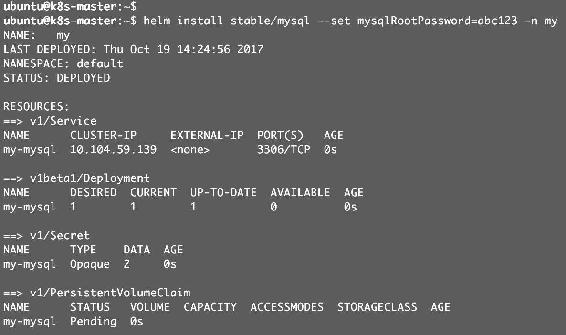

（2）通过--set直接传入参数值，如图11-33所示。

图11-33

mysqlRootPassword设置为abc123。另外，-n设置release为my，各类资源的名称即为my-mysql。

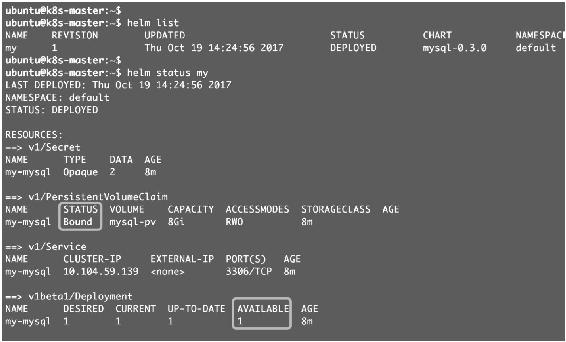

通过helm list和helm status可以查看chart的最新状态，如图11-34所示。

图11-34

PVC已经Bound，Deployment也变为AVAILABLE。

11.5.4　升级和回滚release

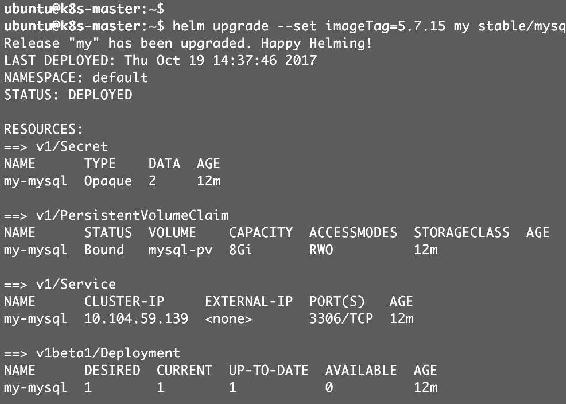

release发布后可以执行helm upgrade对其进行升级，通过--values或--set应用新的配置。比如将当前的MySQL版本升级到5.7.15，如图11-35所示。

图11-35

等待一些时间，升级成功，如图11-36所示。

图11-36

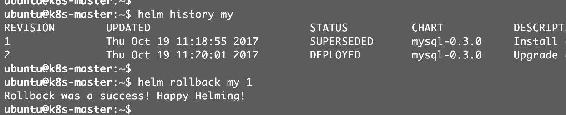

helm history可以查看release所有的版本。通过helm rollback可以回滚到任何版本，如图11-37所示。

图11-37

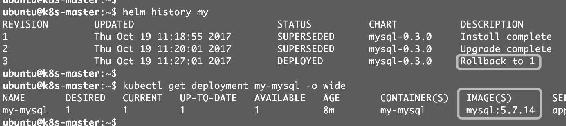

回滚成功，MySQL恢复到5.7.14，如图11-38所示。

图11-38

11.5.5　开发自己的chart

Kubernetes给我们提供了大量官方chart，不过要部署微服务应用，还是需要开发自己的chart，下面就来实践这个主题。

1.创建chart

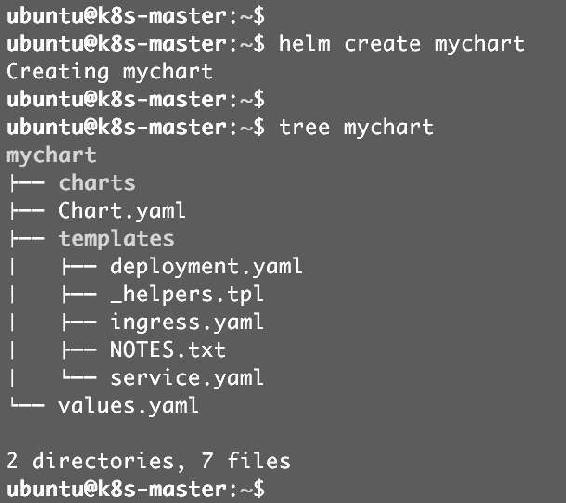

执行helm create mychart命令，创建chart mychart，如图11-39所示。

图11-39

Helm会帮我们创建目录mychart，并生成各类chart文件。这样我们就可以在此基础上开发自己的chart了。

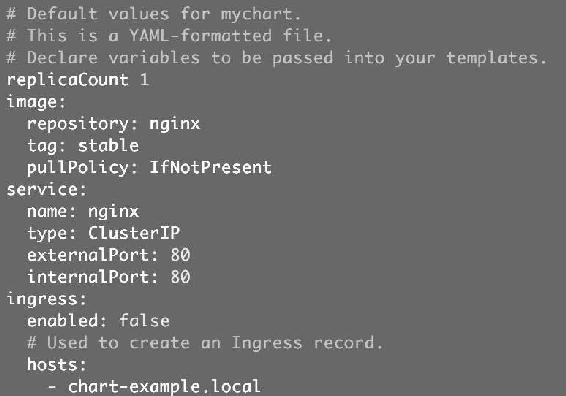

新建的chart默认包含一个nginx应用示例，values.yaml内容如图11-40所示。

图11-40

开发时建议大家参考官方chart中的模板values.yaml、Chart.yaml，里面包含了大量最佳实践和最常用的函数、流控制，这里就不一一展开了。

2. 调试chart

只要是程序就会有bug，chart也不例外。Helm提供了debug的工具：helm lint和helm install --dry-run --debug。

helm lint会检测chart的语法，报告错误以及给出建议。

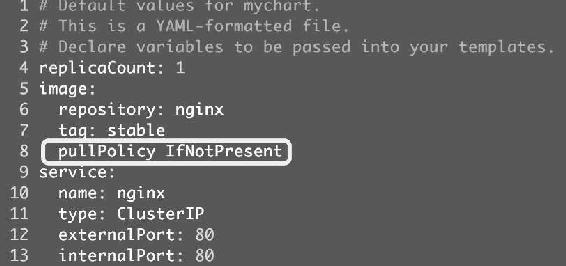

比如我们故意在values.yaml的第8行漏掉了行尾的那个冒号，如图11-41所示。

图11-41

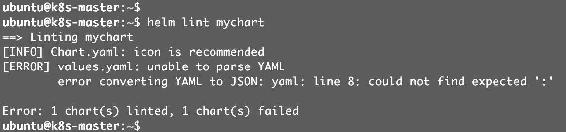

helm lint mychart会指出这个语法错误，如图11-42所示。

图11-42

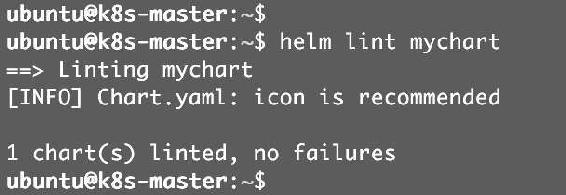

mychart目录被作为参数传递给helm lint。错误修复后则能通过检测，如图11-43所示。

图11-43

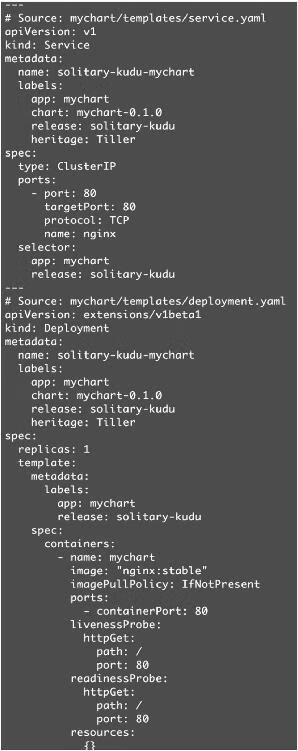

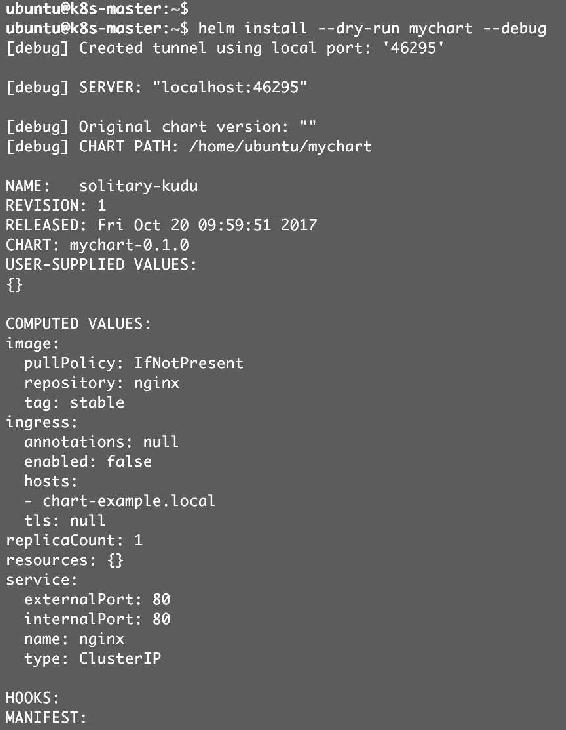

helm install --dry-run --debug会模拟安装chart，并输出每个模板生成的YAML内容，如图11-44、图11-45所示。

图11-44

图11-45

我们可以检测这些输出，判断是否与预期相符。

同样，mychart目录作为参数传递给helm install --dry-run --debug。

3. 安装chart

当我们准备就绪，就可以安装chart了。Helm支持四种安装方法：

（1）安装仓库中的chart，例如helm install stable/nginx。

（2）通过tar包安装，例如helm install ./nginx-1.2.3.tgz。

（3）通过chart本地目录安装，例如helm install ./nginx。

（4）通过URL安装，例如helm install https://example.com/charts/nginx-1.2.3.tgz。

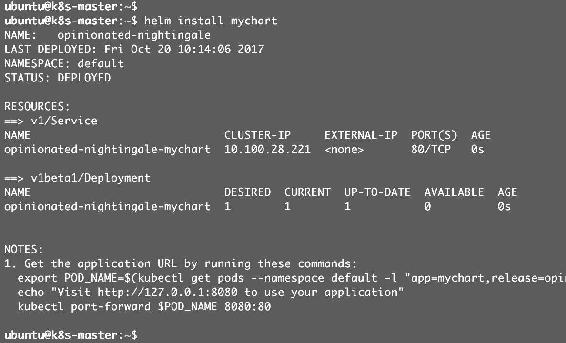

这里我们使用本地目录安装，如图11-46所示。

图11-46

当chart部署到Kubernetes集群后，便可以对其进行更为全面的测试了。

4. 将chart添加到仓库

chart通过测试后可以添加到仓库中，团队其他成员就能够使用了。任何HTTP Server都可以用作chart仓库。下面演示在k8s-node1 192.168.56.106上搭建仓库。

（1）在k8s-node1上启动一个httpd容器，如图11-47所示。

图11-47

（2）通过helm package将mychart打包，如图11-48所示。

图11-48

（3）执行helm repo index生成仓库的index文件，如图11-49所示。

图11-49

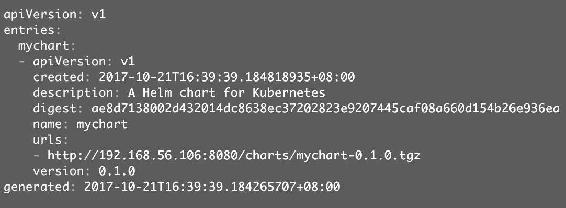

Helm会扫描myrepo目录中的所有tgz包并生成index.yaml。--url指定的是新仓库的访问路径。新生成的index.yaml记录了当前仓库中所有chart的信息，如图11-50所示。

图11-50

当前只有mychart这一个chart。

（4）将mychart-0.1.0.tgz和index.yaml上传到k8s-node1的/var/www/charts目录，如图11-51所示。

图11-51

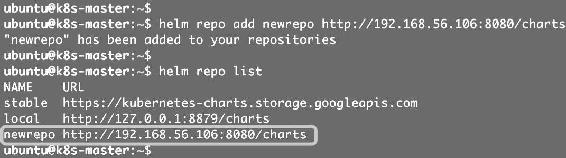

（5）通过helm repo add将新仓库添加到Helm，如图11-52所示。

图11-52

仓库命名为newrepo，Helm会从仓库下载index.yaml。

（6）现在已经可以repo search到mychart了，如图11-53所示。

图11-53

除了newrepo/mychart，这里还有一个local/mychart。这是因为在执行第2步打包操作的同时，mychart也被同步到了local的仓库。

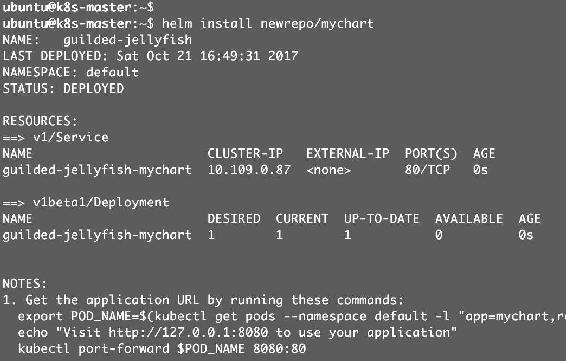

（7）已经可以直接从新仓库安装mychart了，如图11-54所示。

图11-54

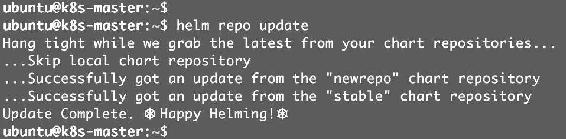

（8）若以后仓库添加了新的chart，则需要用helm repo update更新本地的index，如图11-55所示。

图11-55

这个操作相当于Ubutun的apt-get update。

11.6　小结

本章我们学习了Kubernetes包管理器Helm。

Helm让我们能够像apt管理deb包那样安装、部署、升级和删除容器化应用。

Helm由客户端和Tiller服务器组成。客户端负责管理chart，服务器负责管理release。

chart是Helm的应用打包格式，它由一组文件和目录构成。其中最重要的是模板，模板中定义了Kubernetes各类资源的配置信息，Helm在部署时通过values.yaml实例化模板。

Helm允许用户开发自己的chart，并为用户提供了调试工具。用户可以搭建自己的chart仓库，在团队中共享chart。

Helm帮助用户在Kubernetes上高效地运行和管理微服务架构应用，Helm非常重要。
