16.2 安全组与集群网络

上一节总结了两种形态ACK集群的组成原理，以及安全组在集群中所处的位置。简单来说，安全组就是管理网络出入流量的防火墙。

安全组规则对出方向的数据包基于目的地址来做限制，而对入方向的数据包则基于源地址来做限制。ACK集群内部的通信对象包括集群节点和部署在集群上的容器组，而外部通信对象可以是任意外网地址。

云服务器没有太多特殊的地方，只是简单地连接在VPC局域网内的ECS上，而容器组Pod连接在基于Veth网口对、虚拟网桥、VPC路由表所搭建的和VPC相互独立的虚拟三层网络上。

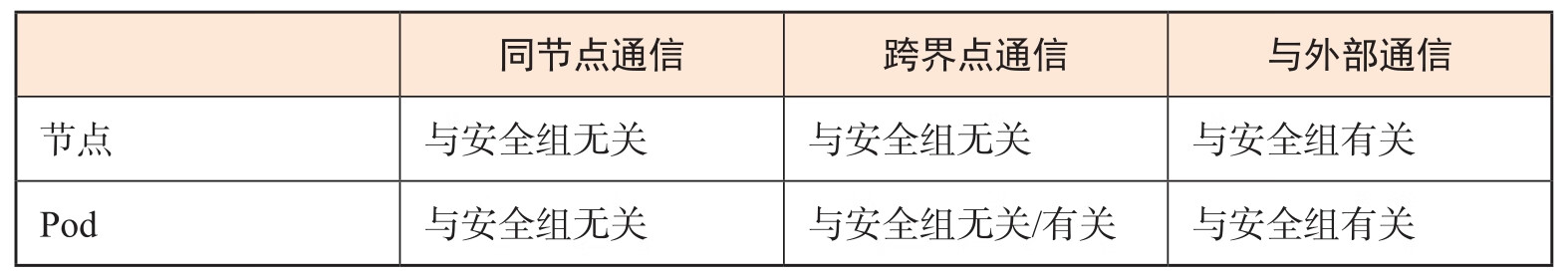

总结一下，有两种通信实体和三种通信方式，共六种通信场景，如表16-1所示。

表16-1

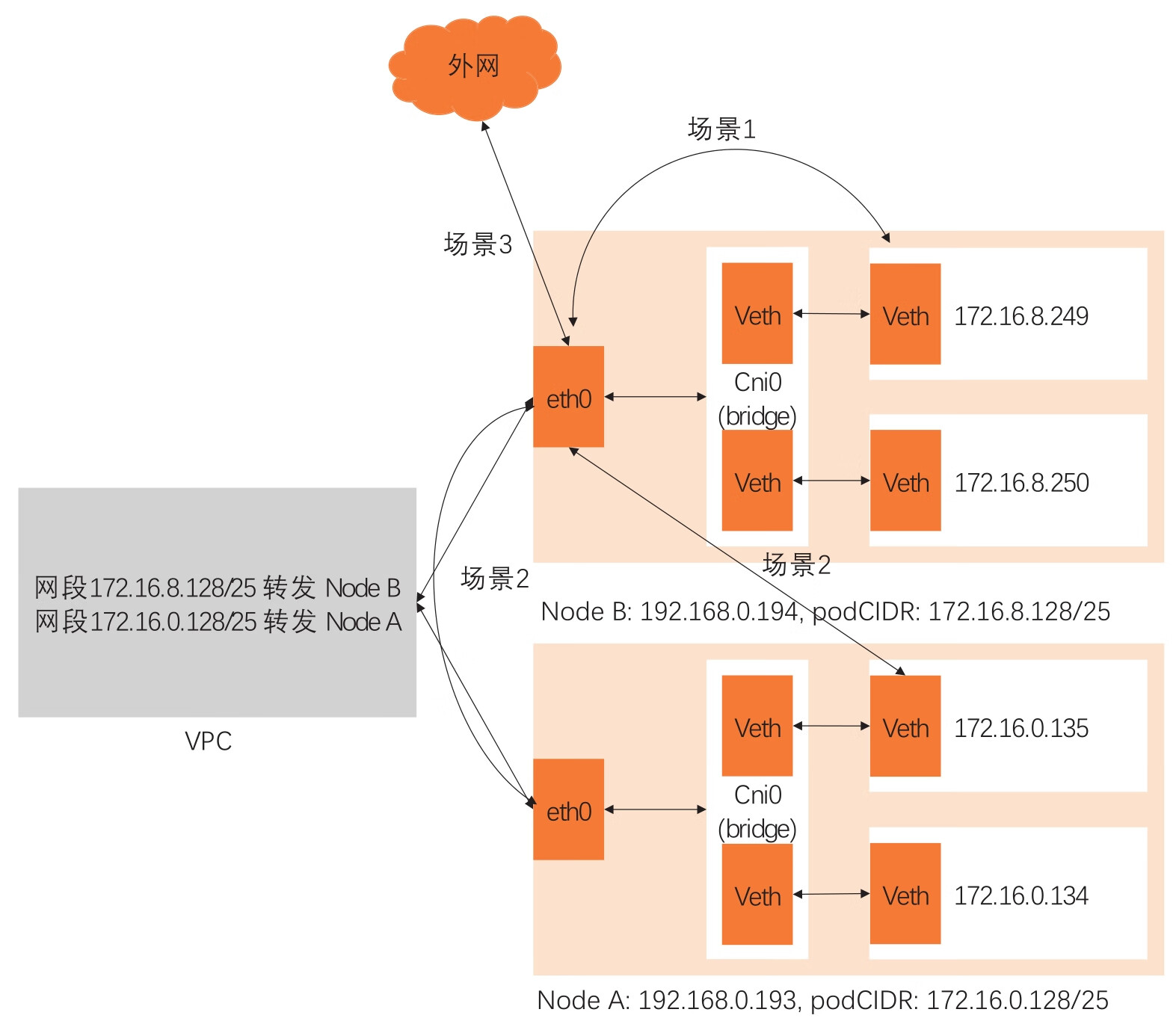

前三种场景如图16-1所示，以节点为通信实体之一。第一种场景是节点与其上的Pod通信，这种场景和安全组无关；第二种场景是节点与其他节点或Pod通信，在这种场景下，因为节点在相同VPC下，且Pod访问Pod网段以外的地址都会经过SNAT，所以这种场景和安全组无关；第三种场景是节点与VPC之外的实体通信，这种情况下出入方向通信都与安全组有关。

图16-1 节点的通信

后三种场景如图16-2所示，以容器组Pod为通信实体之一。第四种场景是Pod在节点内部与Pod和ECS通信，这种场景和安全组无关；第五种场景是Pod跨节点与其他节点或Pod通信，这种场景下，如果源地址和目的地址都是Pod，则需要安全组入规则放行，其他情况与场景二类似；第六种场景是Pod与VPC之外的实体通信，这与场景三类似。

图16-2 容器组的通信

虽然以上场景有些复杂，但是经过总结后发现，与安全组有关的通信，从根本上说只有两种情况：一种是Pod之间跨节点通信，另一种是节点或Pod与外网互访。这里的外网可以是公网，也可以是与集群互联互通的IDC或者其他VPC。
